Вычислительная техника в своем развитии по пути повышения быстродействия ЭВМ приблизилась к физическим пределам. Время переключения электронных схем достигло долей наносекунды, а скорость распространения сигналов в линиях, связывающих элементы и узлы машины, ограничена значением 30 см/нс (скоростью света). Поэтому дальнейшее уменьшение времени переключения электронных схем не позволит существенно повысить производительность ЭВМ. В этих условиях требования практики (сложные физико-технические расчеты, многомерные экономико-математические модели и другие задачи) по дальнейшему повышению быстродействия ЭВМ могут быть удовлетворены только путем распространения принципа параллелизма на сами устройства обработки информации и создания многомашинных и многопроцессорных (мультипроцессорных) вычислительных систем. Такие системы позволяют производить распараллеливание во времени выполнения программы или параллельное выполнение нескольких программ.

В настоящее время исключительно важное значение приобрела проблема обеспечения высокой надежности и готовности вычислительных систем, работающих в составе различных АСУ и АСУ ТП, особенно при работе, в режиме реального времени. Эта проблема решается на основе использования принципа избыточности, который ориентирует также на построение многомашинных или многопроцессорных систем (комплексов). Появление дешевых и небольших по размерам микропроцессоров и микро-ЭВМ облегчило построение и расширило область применения многопроцессорных и многомашинных ВС разного назначения

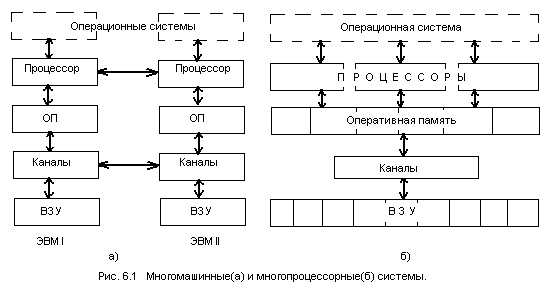

Различие понятий многомашинной и многопроцессорной ВС поясняет рис.6.1. Многомашинная ВС (ММС) содержит несколько ЭВМ, каждая из которых имеет свою ОП и работает под управлением своей операционной системы, а также средства обмена информацией между машинами. Реализация обмена информацией происходит, в конечном счете, путем взаимодействия операционных систем машин между собой. Это ухудшает динамические характеристики процессов межмашинного обмена данными. Применение многомашинных систем позволяет повысить надежность вычислительных комплексов. При отказе в одной машине обработку данных может продолжать другая машина комплекса. Однако можно заметить, что при этом оборудование комплекса недостаточно эффективно используется для этой цели. Достаточно в системе, изображенной на рис.6.1,а в каждой ЭВМ выйти из строя по одному устройству (даже разных типов), как вся система становится неработоспособной.

Этих недостатков лишены многопроцессорные системы (МПС). В таких системах (рис. 6.1,б) процессоры обретают статус рядовых агрегатов вычислительной системы, которые подобно другим агрегатам, таким, как модули памяти, каналы, периферийные устройства, включаются в состав системы в нужном количестве.

Вычислительная система называется многопроцессорной, если она содержит несколько процессоров, работающих с общей ОП (общее поле оперативной памяти) и управляется одной общей операционной системой. Часто в МПС организуется общее поле внешней памяти.

Под общим полем понимается равнодоступность устройств. Так, общее поле памяти означает, что все модули ОП доступны всем процессорам и каналам ввода-вывода (или всем периферийным устройствам в случае наличия общего интерфейса); общее поле ВЗУ означает, что образующие его устройства доступны любому процессору и каналу.

В МПС по сравнению с ММС достигается более быстрый обмен информацией между процессорами и поэтому может быть получена более высокая производительность, более быстрая реакция на ситуации, возникающие внутри системы и в ее внешней среде, и более высокие надежность и живучесть, так как система сохраняет работоспособность, пока работоспособны хотя бы по одному модулю каждого типа устройств.

Многопроцессорные системы представляют собой основной путь построения ВС сверхвысокой производительности. При создании таких ВС возникает много сложных проблем, к которым в первую очередь следует отнести распараллеливание вычислительного процесса (программ) для эффективной загрузки процессоров системы, преодоление конфликтов при попытках нескольких процессоров использовать один и тот же ресурс системы (например, некоторый модуль памяти) и уменьшение влияния конфликтов на производительность системы, осуществление быстродействующих экономичных по аппаратурным затратам межмодульных связей. Указанные вопросы необходимо учитывать при выборе структуры МПС.

На основе многопроцессорности и модульного принципа построения других устройств системы возможно создание отказоустойчивых систем, или, другими словами, систем повышенной живучести.

Однако построение многомашинных систем из серийно выпускаемых ЭВМ с их стандартными операционными системами значительно проще, чем построение МПС, требующих преодоления определенных трудностей, возникающих при реализации общего поля памяти, и, главное, трудоемкой разработки специальной операционной системы.

Многомашинные и многопроцессорные системы могут быть однородными и неоднородными. Однородные системы содержат однотипные ЭВМ или процессоры. Неоднородные ММС состоят из ЭВМ различного типа, а в неоднородных МПС используются различные специализированные процессоры, например процессоры для операций с плавающей запятой, для обработки десятичных чисел, процессор, реализующий функции операционной системы, процессор для матричных задач и др.

Многопроцессорные системы и ММС могут иметь одноуровневую или иерархическую (многоуровневую) структуру. Обычно менее мощная машина (машина-сателлит) берет на себя ввод информации с различных терминалов и ее предварительную обработку, разгружая от этих сравнительно простых процедур основную, более мощную ЭВМ, чем достигается увеличение общей производительности (пропускной способности) комплекса. В качестве машин-сателлитов используют малые или микро-ЭВМ.

Важной структурной особенностью рассматриваемых ВС является способ организации связей между устройствами (модулями) системы. Он непосредственно влияет на быстроту обмена информацией между модулями, а следовательно, на производительность системы, быстроту ее реакции на поступающие запросы, приспособленность к изменениям конфигурации и, наконец, размеры аппаратурных затрат на осуществление межмодульных связей. В частности, от организации межмодульных связей зависят частота возникновения конфликтов при обращении процессоров к одним и тем же ресурсам (в первую очередь модулям памяти) и потери производительности из-за конфликтов.

Используются следующие способы организации межмодульных (межустройственных) связей:

• регулярные связи между модулями;
• многоуровневые связи, соответствующие иерархии интерфейсов ЭВМ;
• многовходовые модули (в частности, модули памяти);
• коммутатор межмодульных связей (“Эльбрус” Рис.6.2);

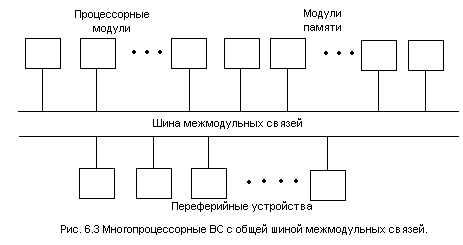

• общая шина (“СМ ЭВМ” Рис.6.3).

Принципы организации МПС и ММС существенно отличаются в зависимости от их назначения. Поэтому целесообразно различать:

• ВС, ориентированные в первую очередь на достижение сверхвысокой производительности;
• ВС, ориентированные в первую очередь на повышение надежности и живучести.
